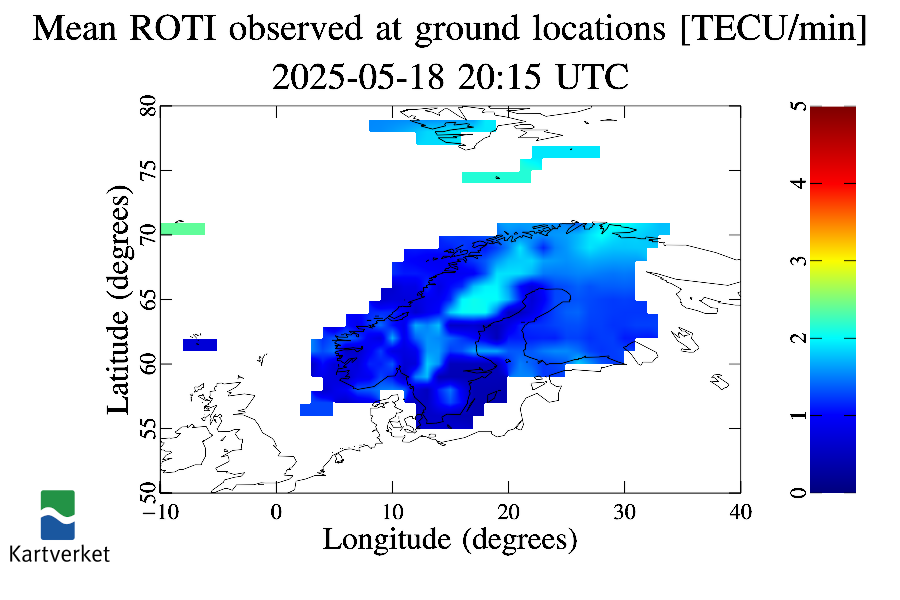

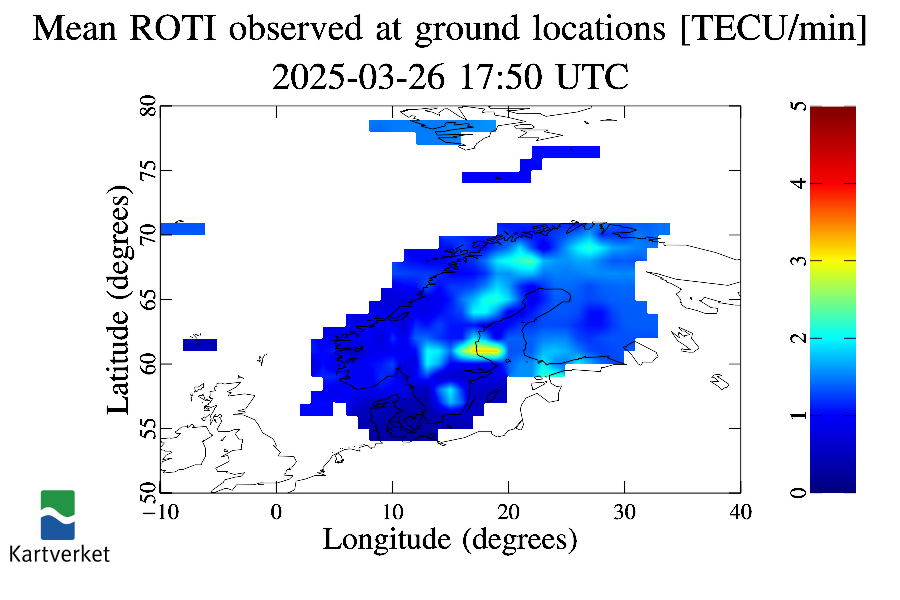

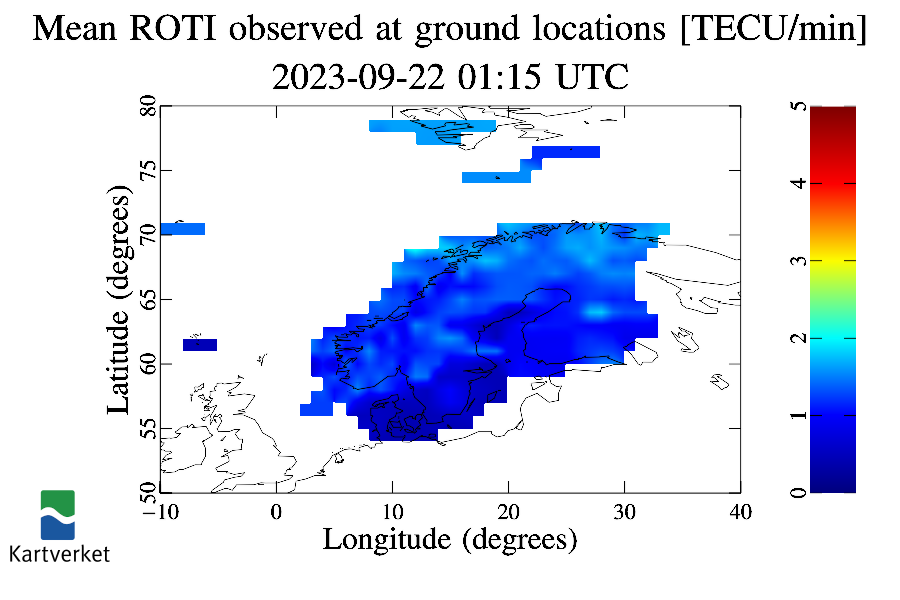

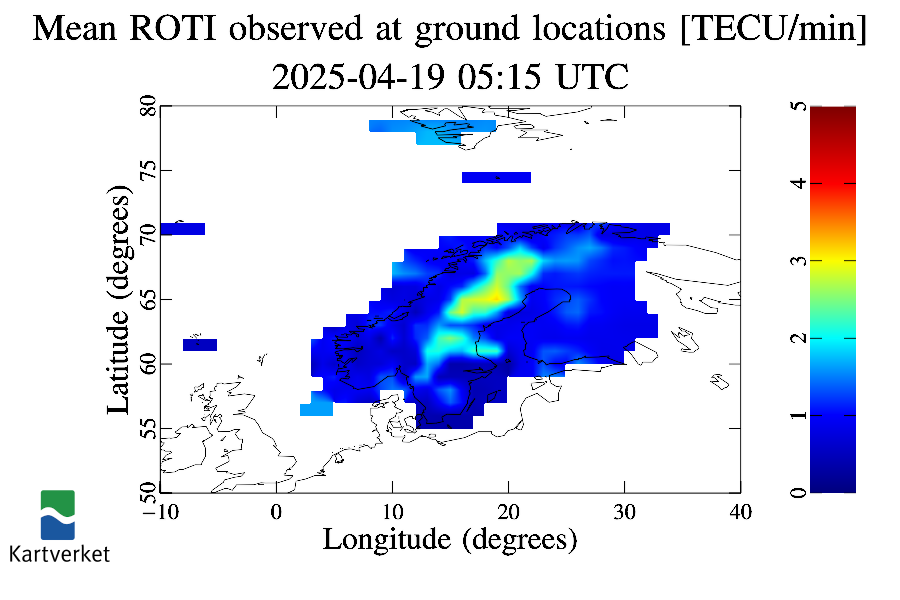

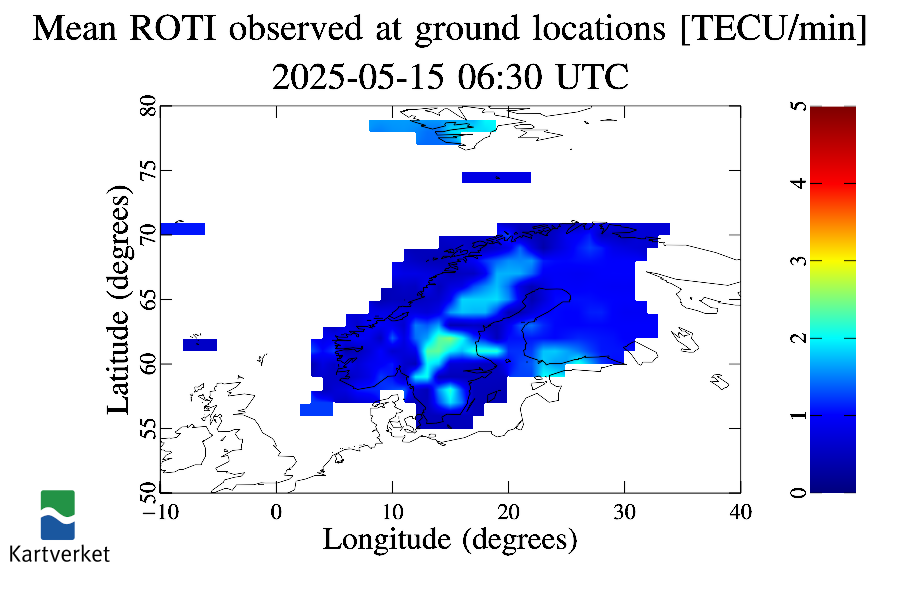

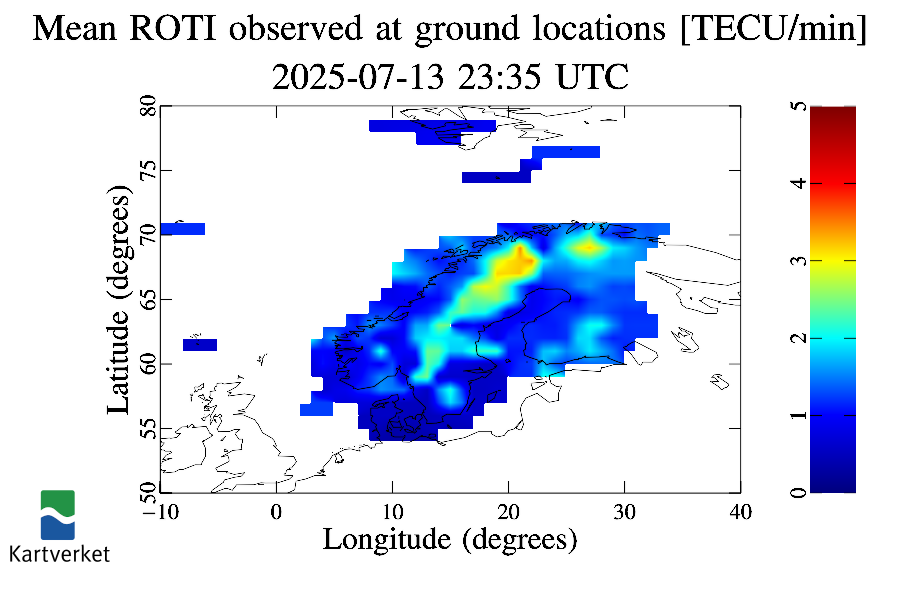

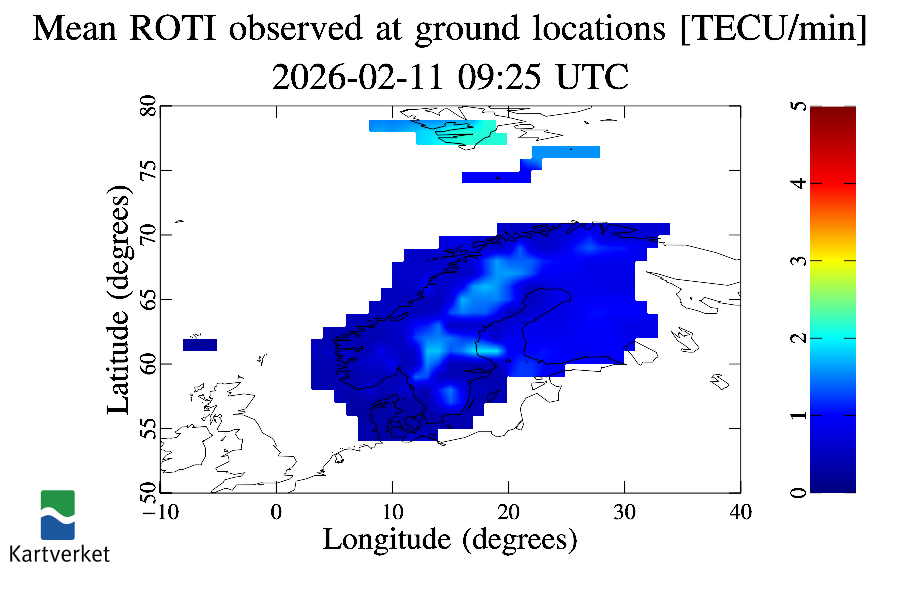

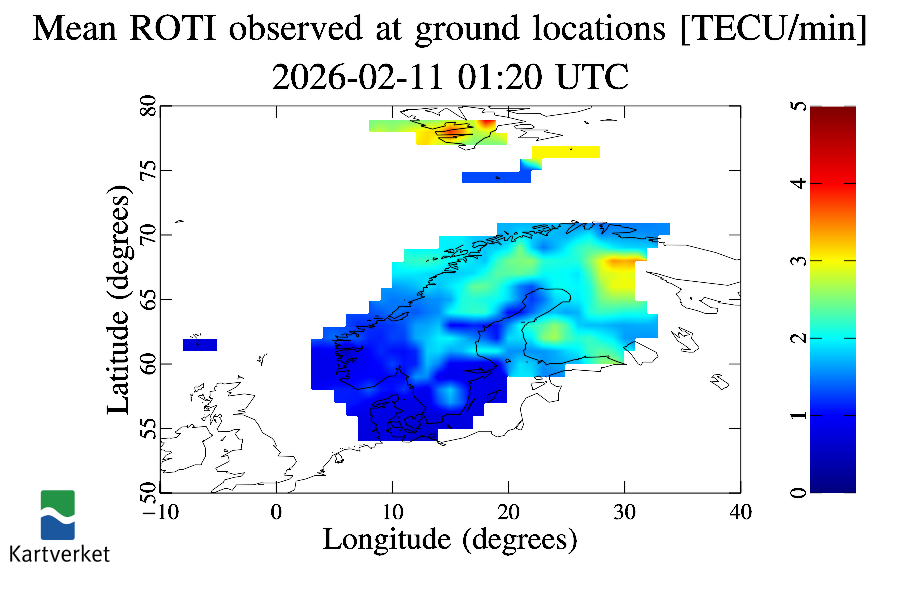

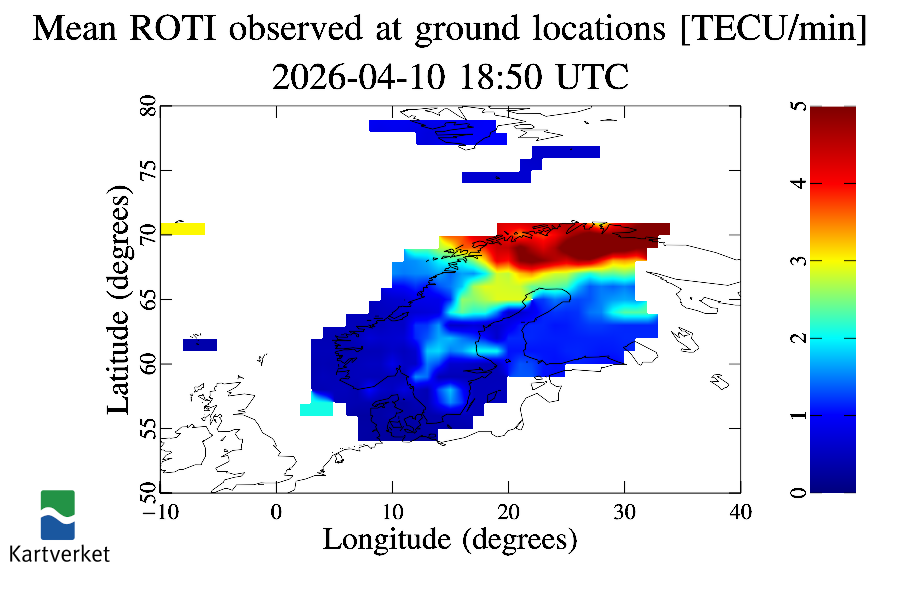

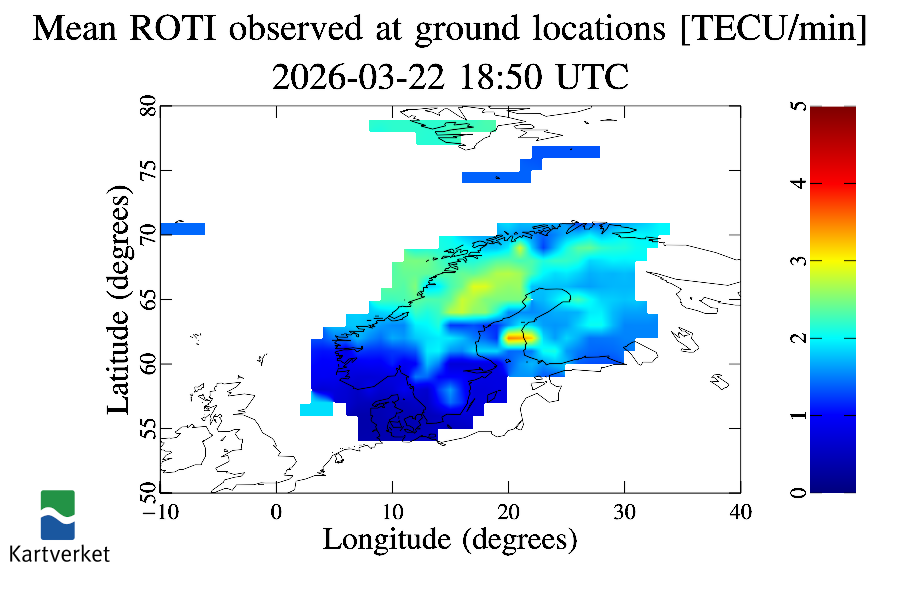

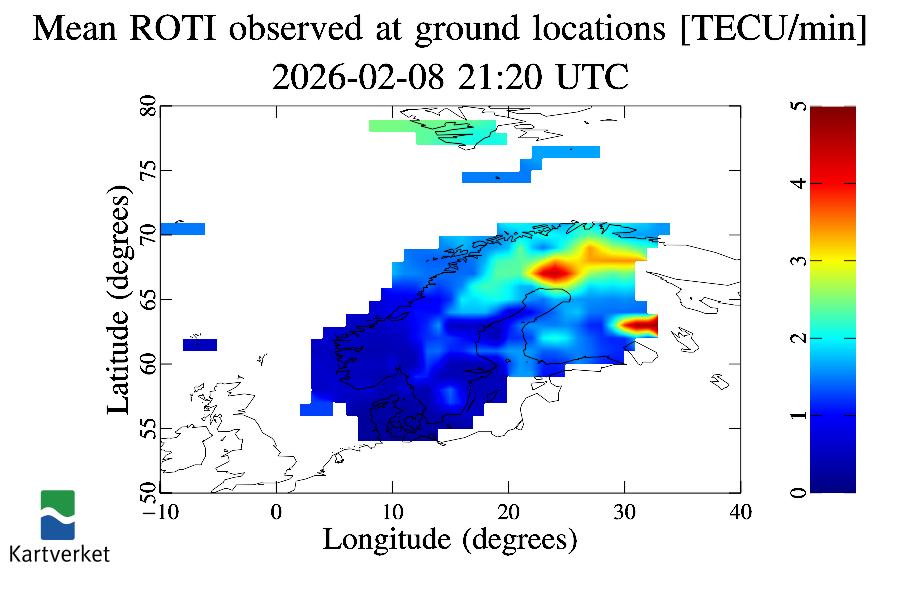

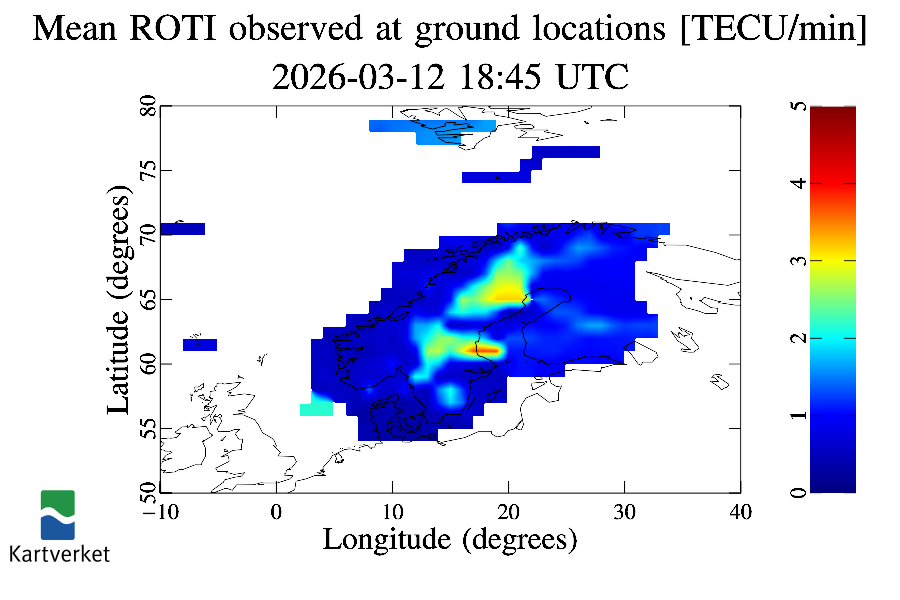

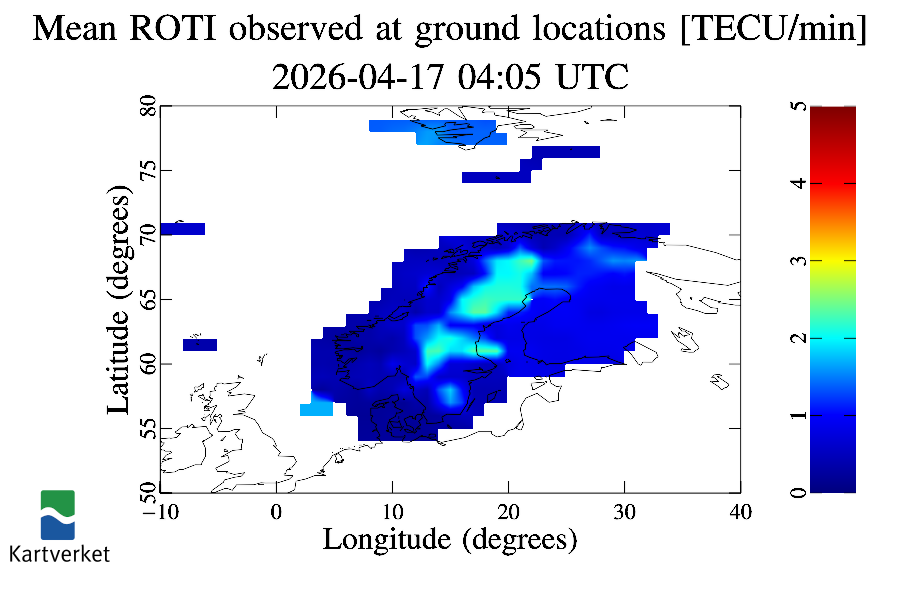

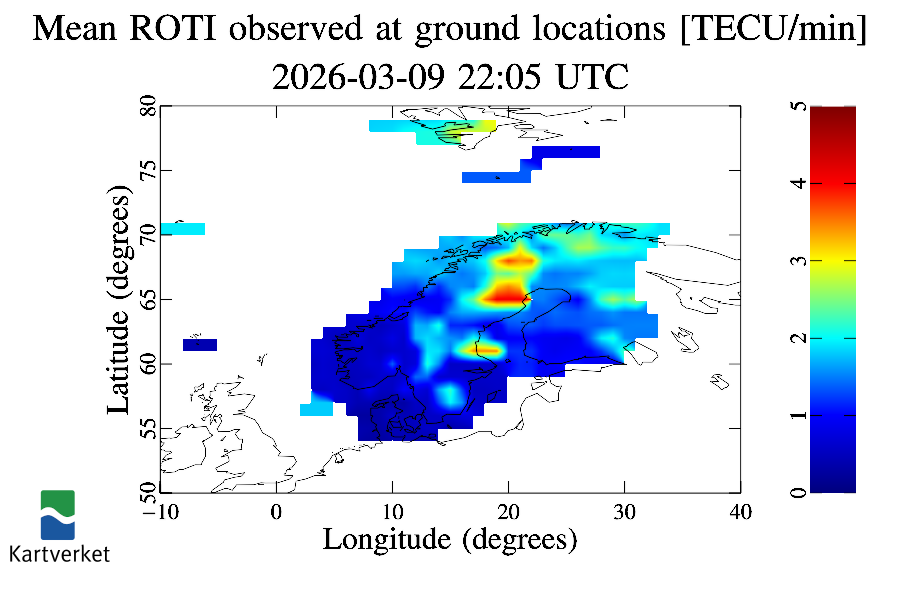

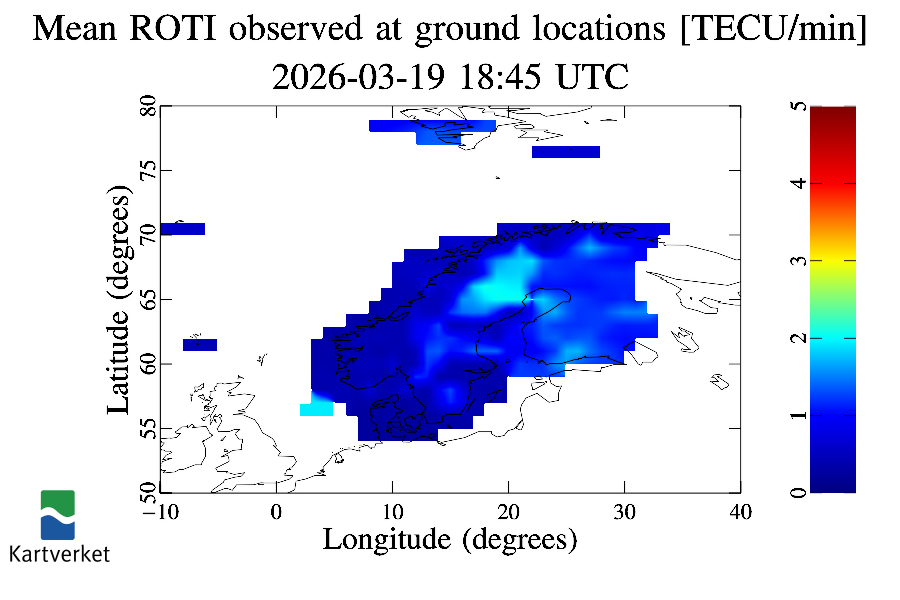

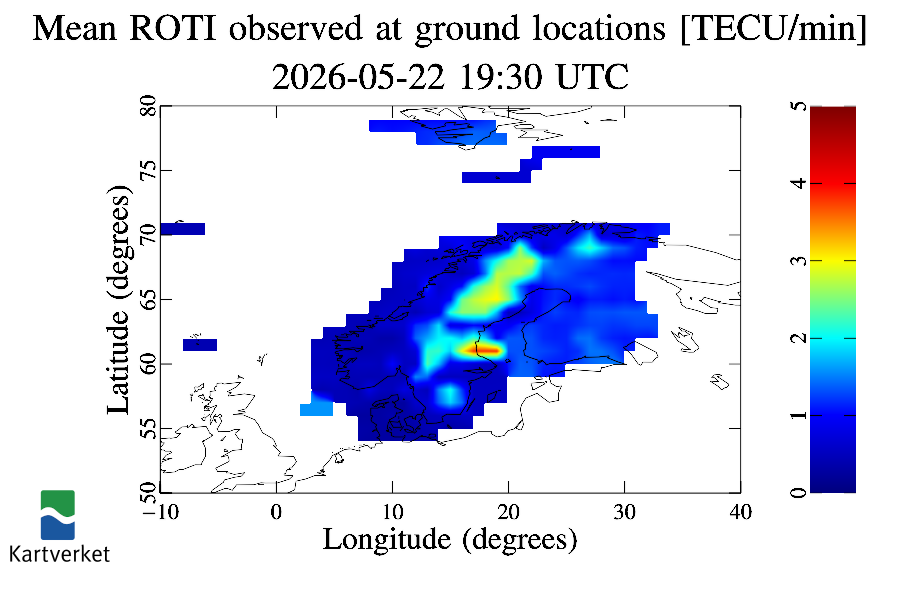

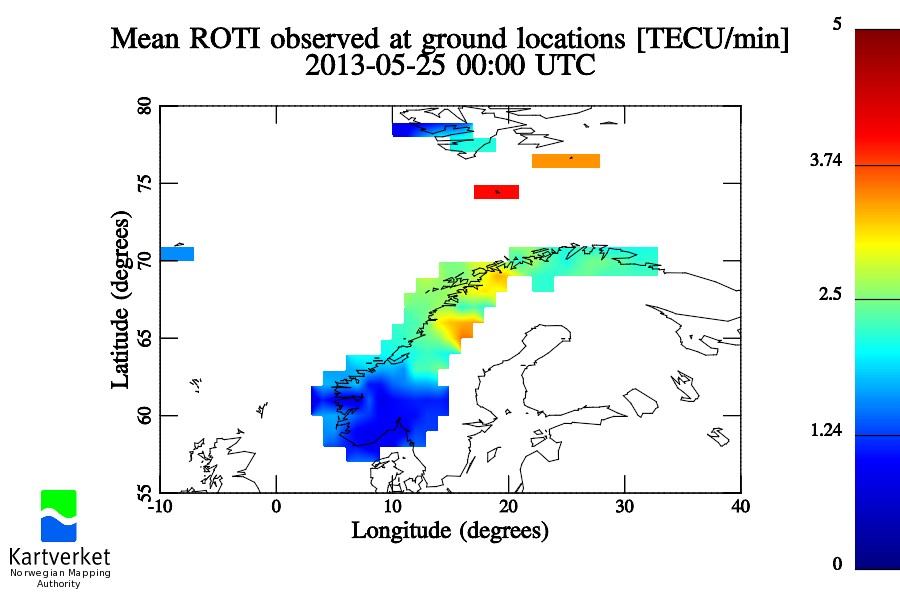

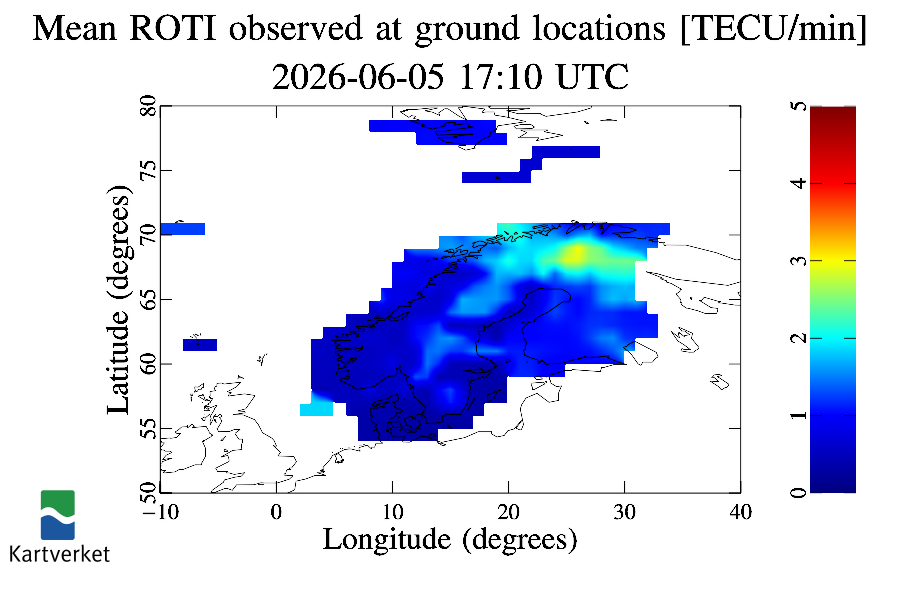

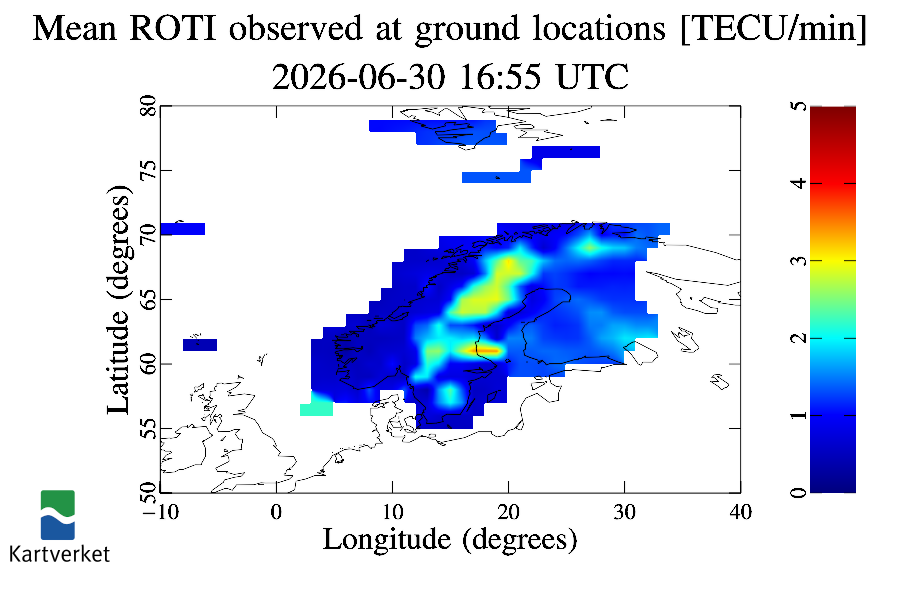

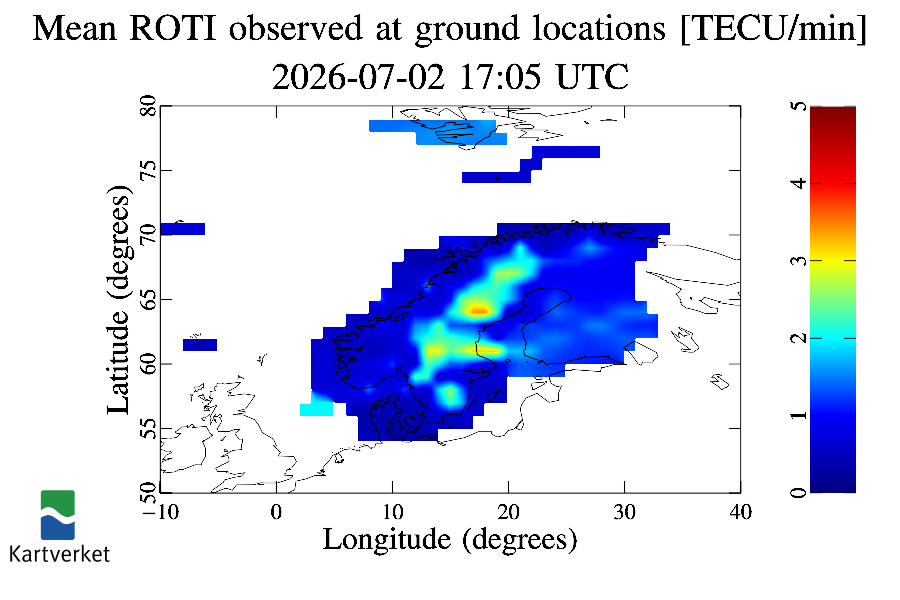

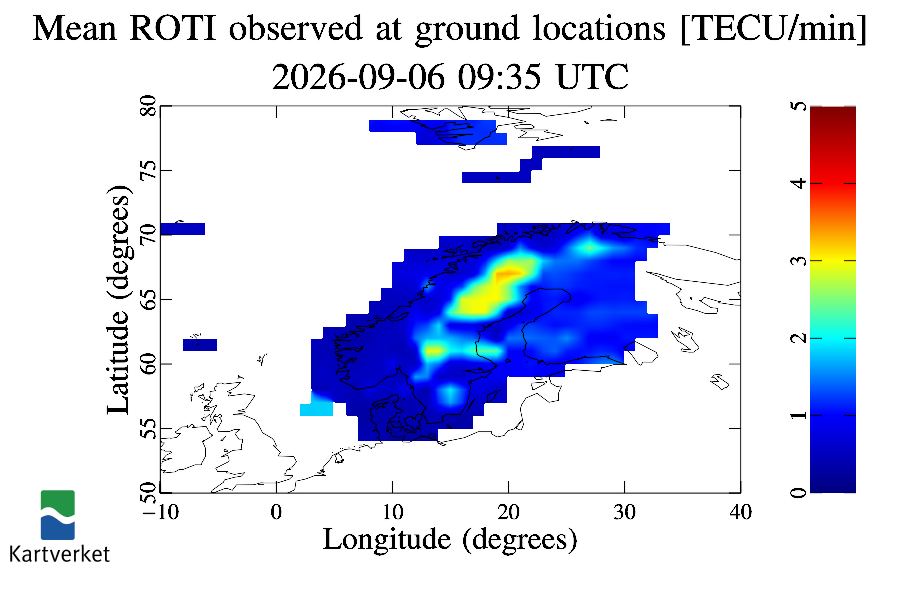

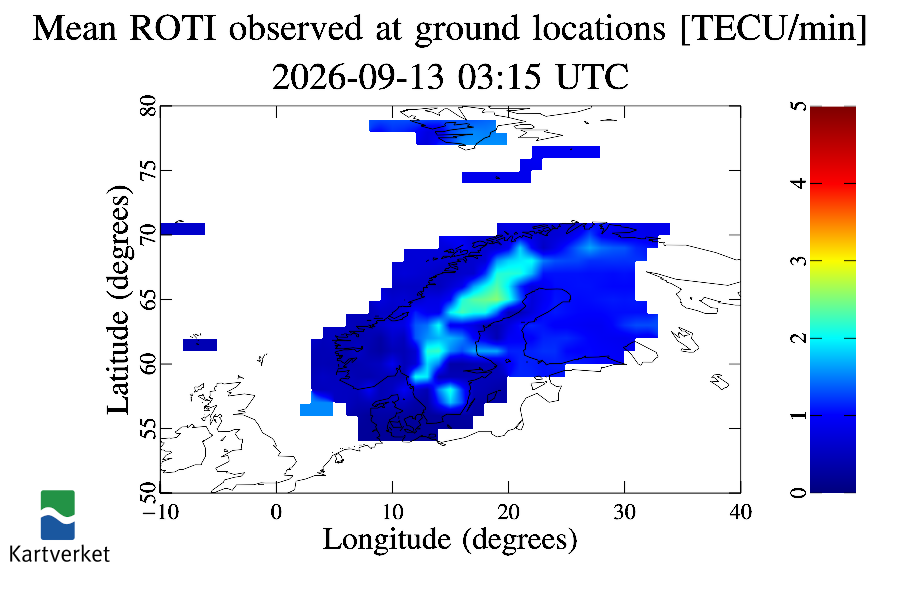

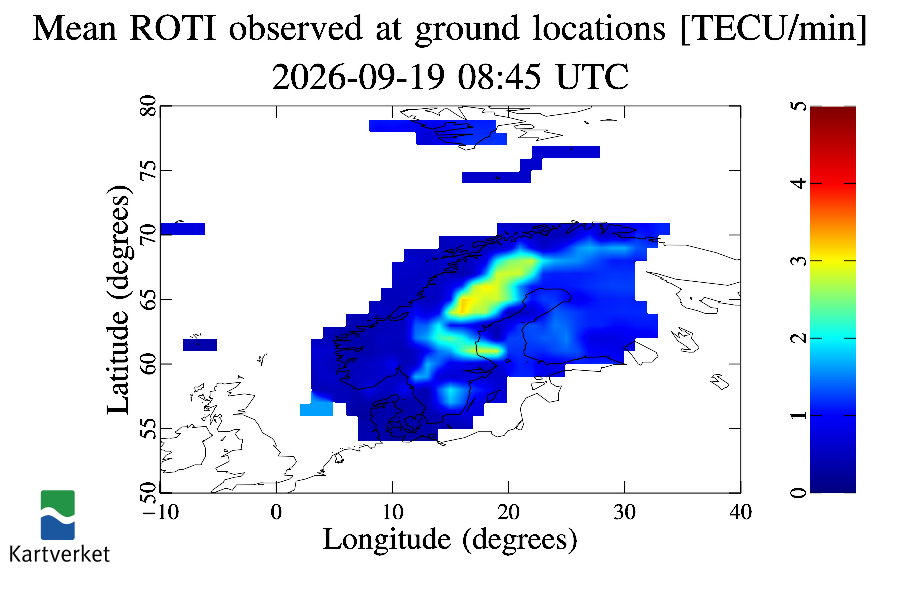

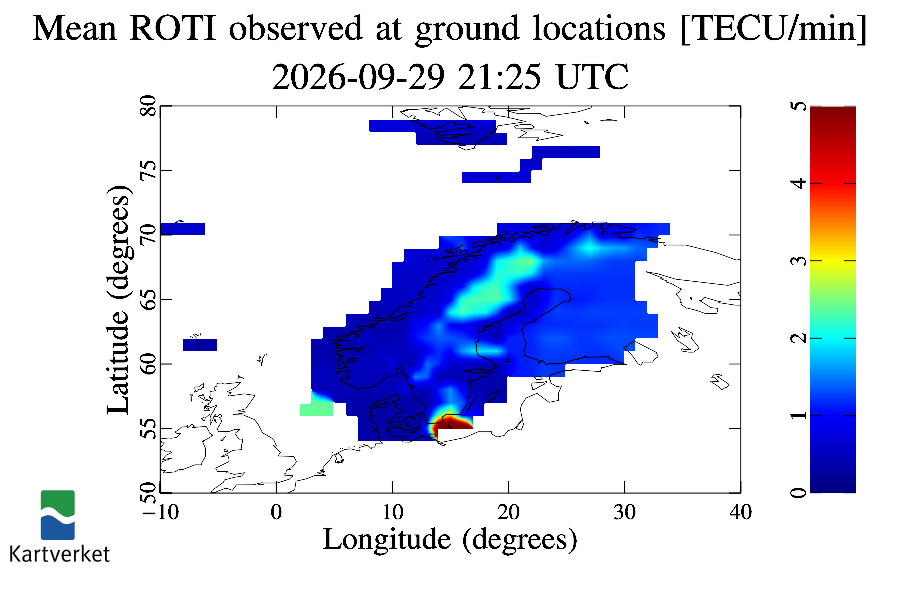

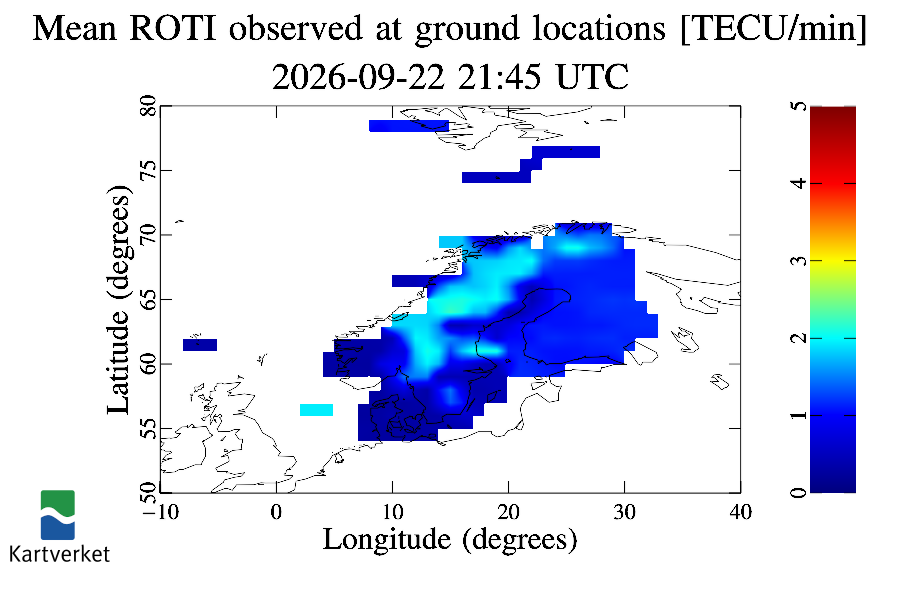

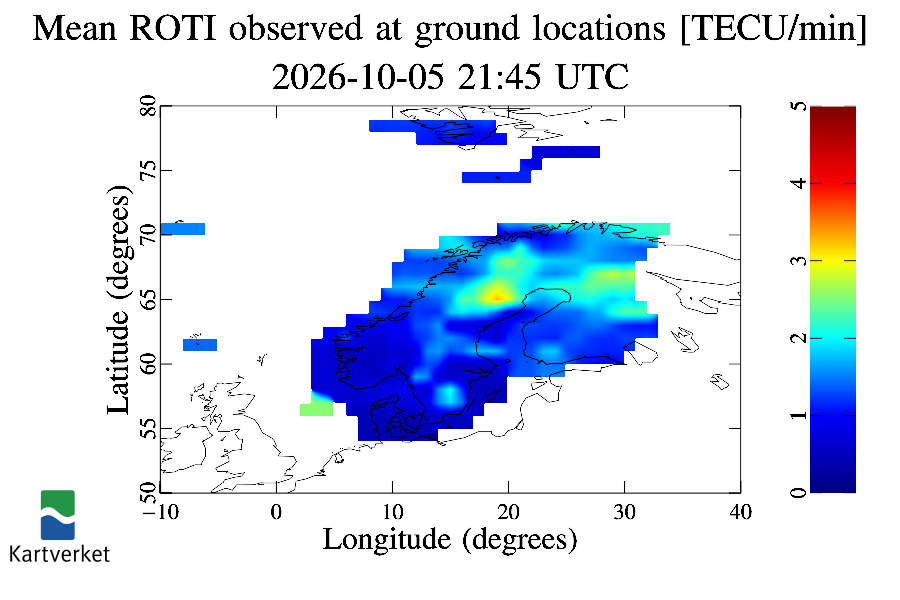

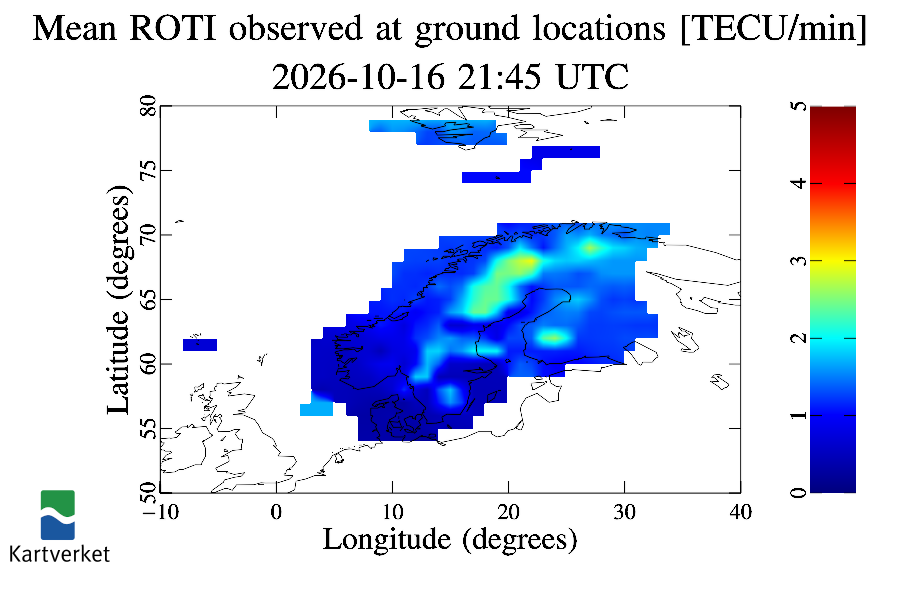

Figuren viser hvilke områder på bakken som er påvirket av ionosfæreforstyrrelser (ionosfære). I disse områdene kan man forvente problemer med å gjøre GNSS-målinger (GNSS).

Fargeskalaen går fra blått til rødt, hvor blått er rolige forhold og rødt er store forstyrrelser. En ny figur produseres hvert 5. minutt. I figuren er det brukt UTC tid (UTC)

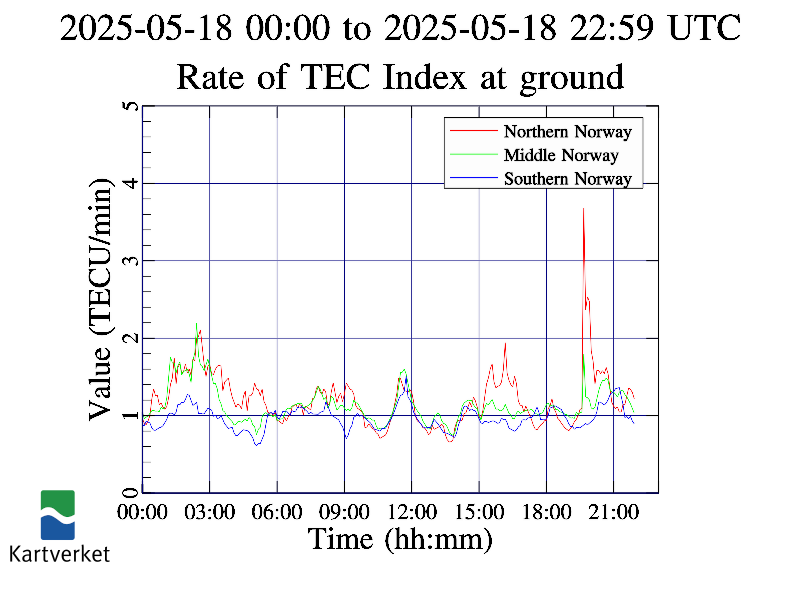

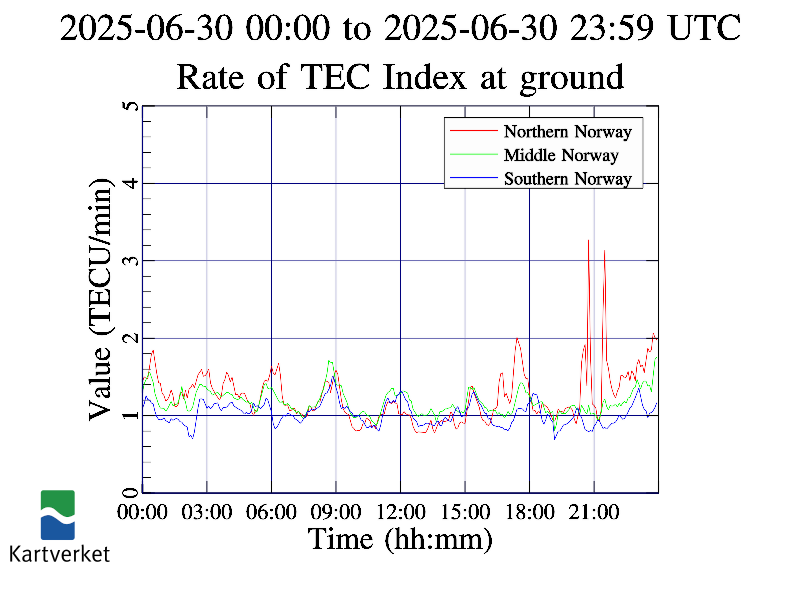

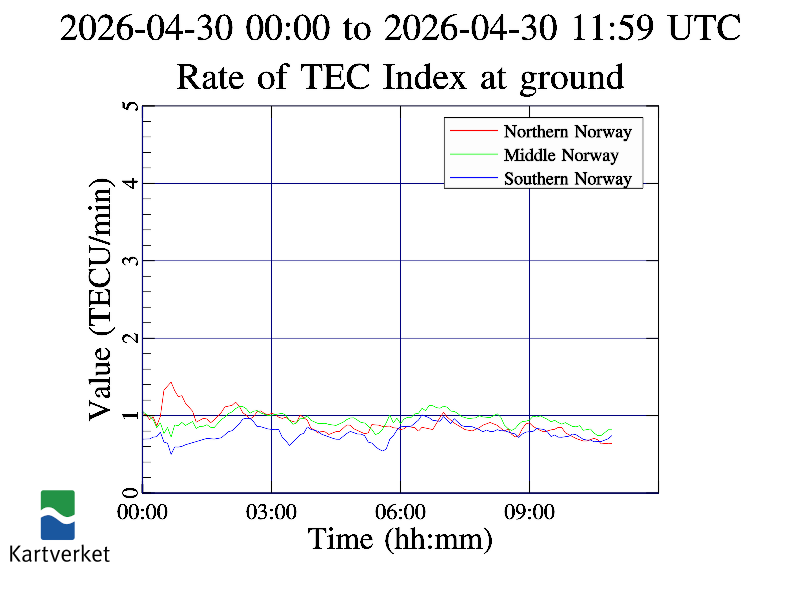

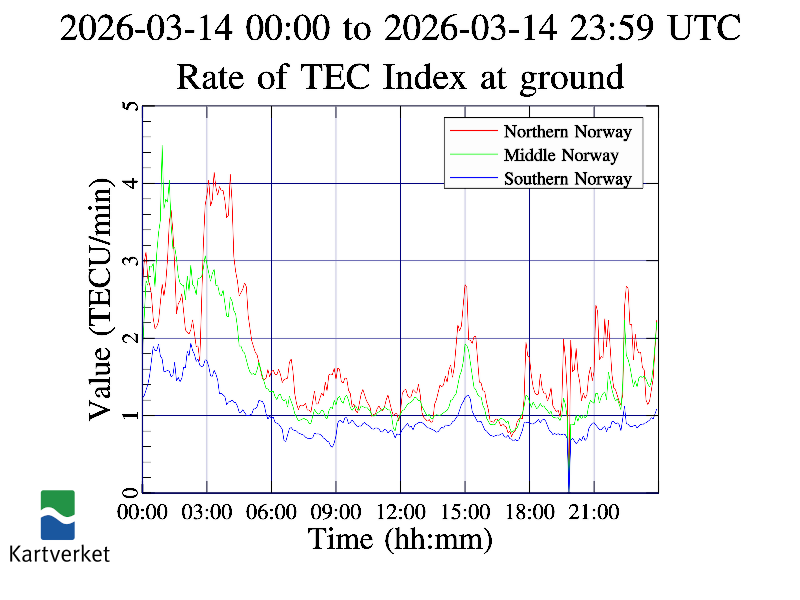

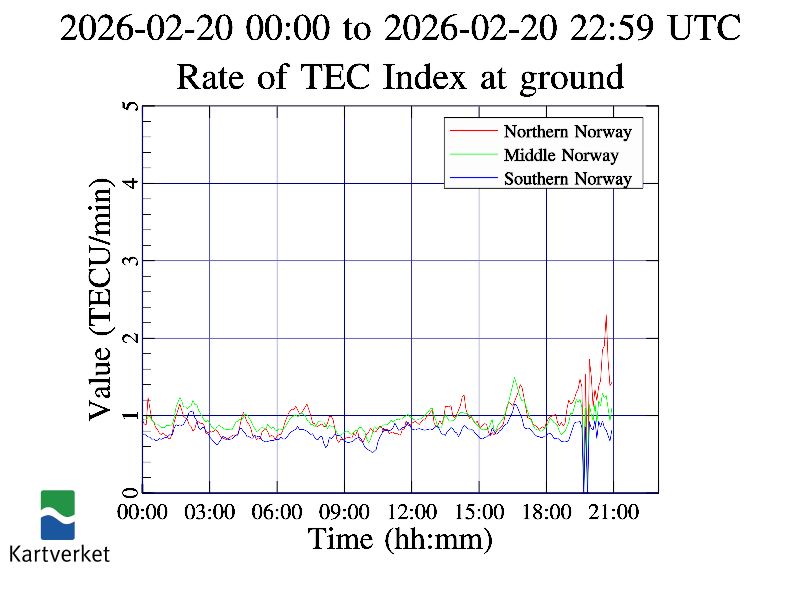

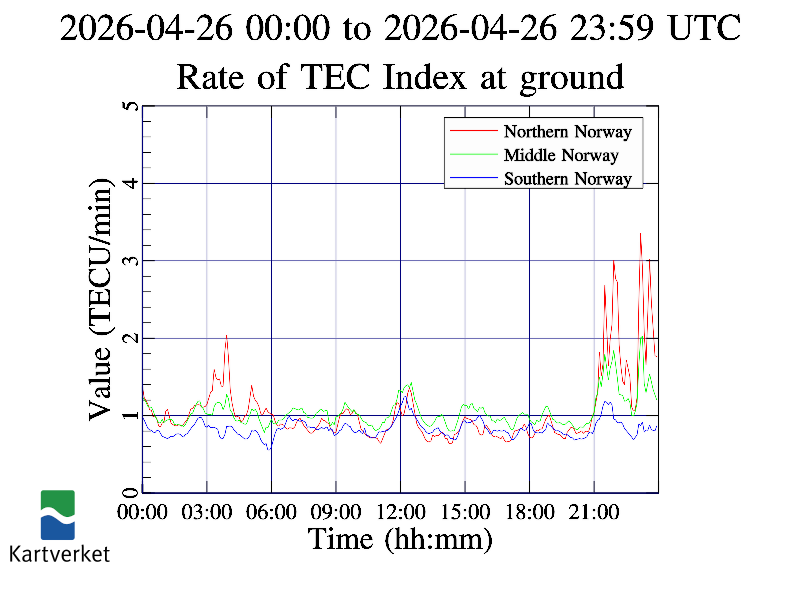

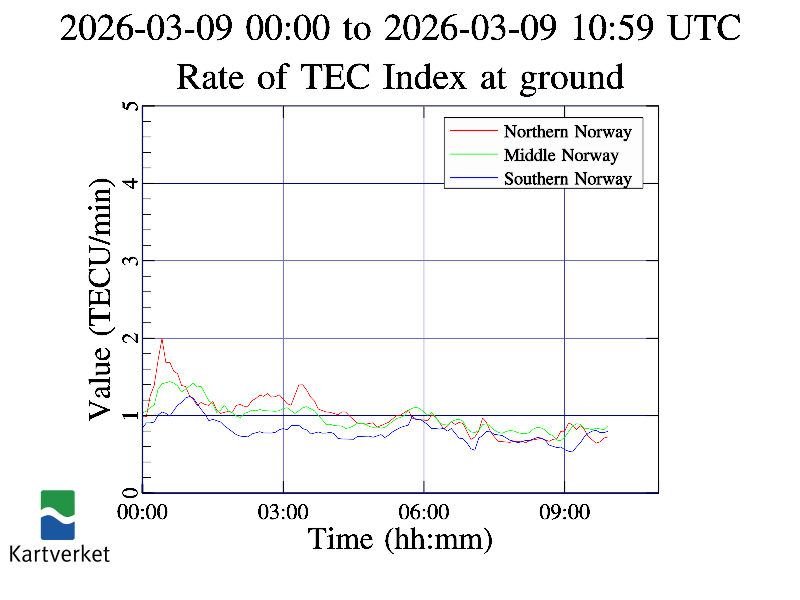

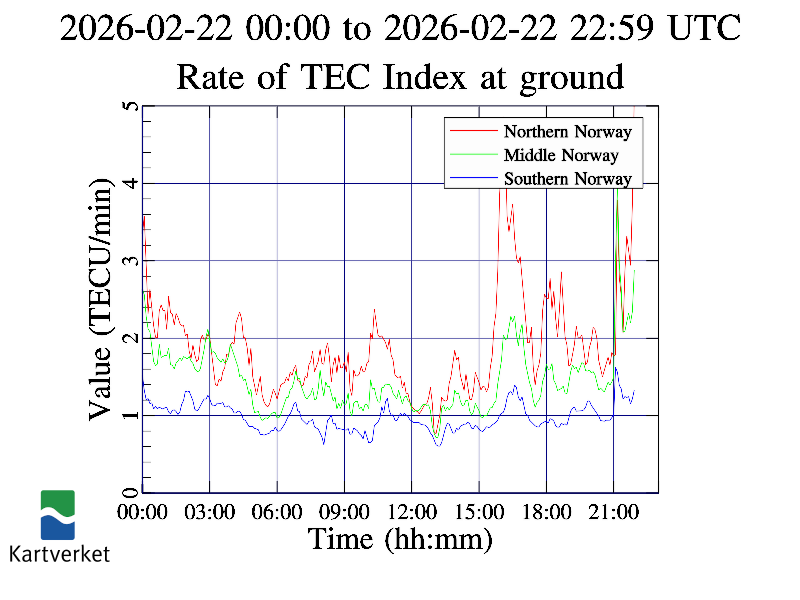

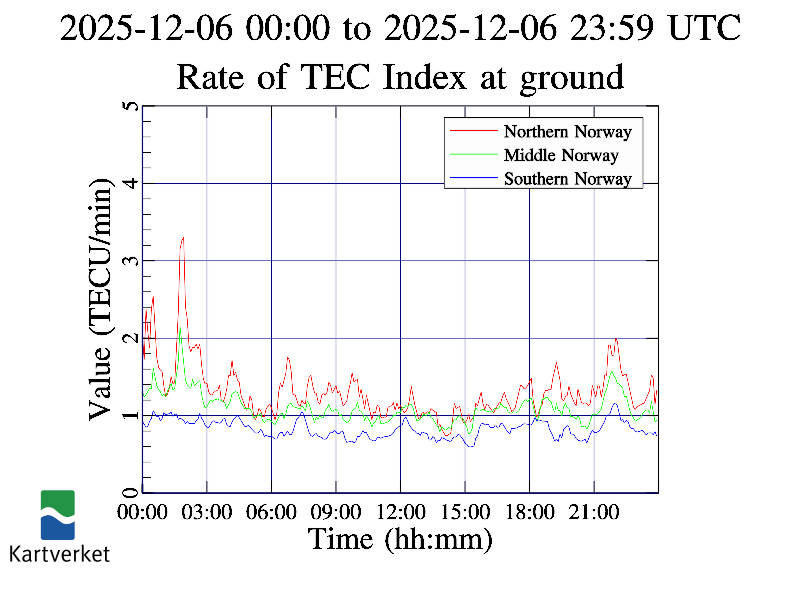

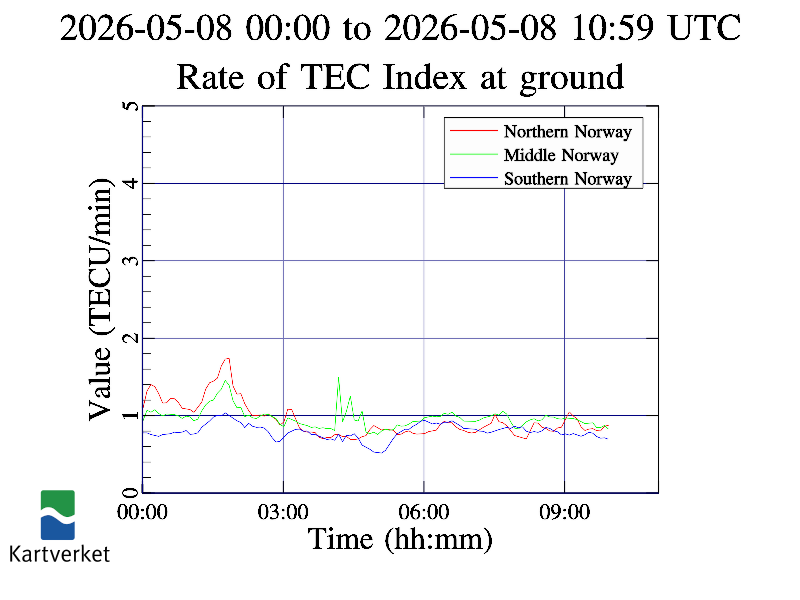

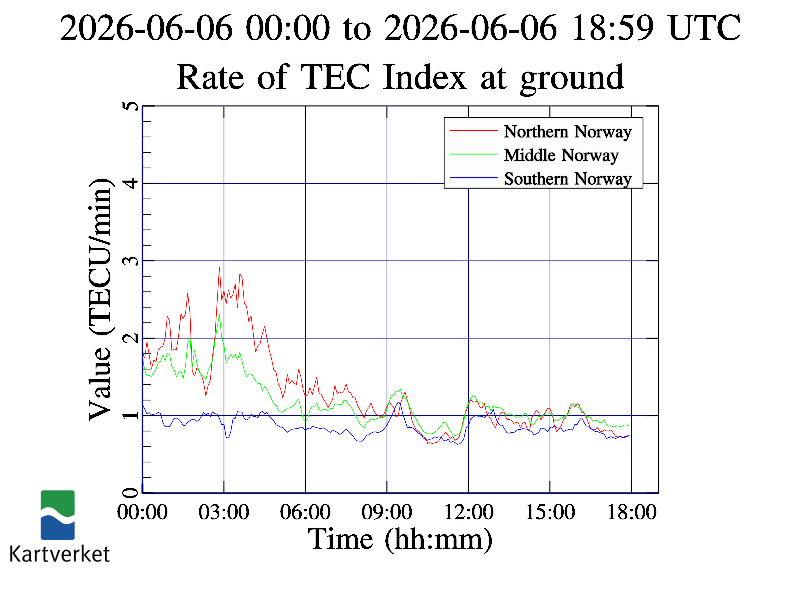

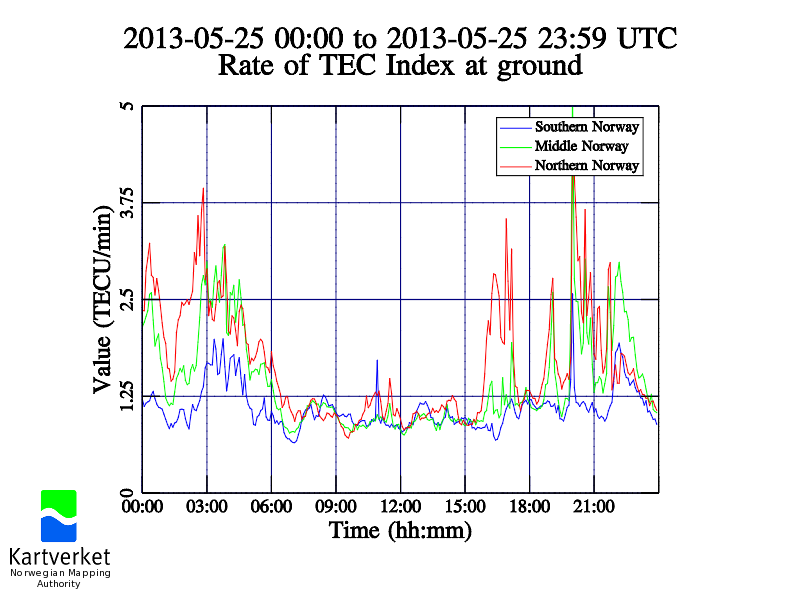

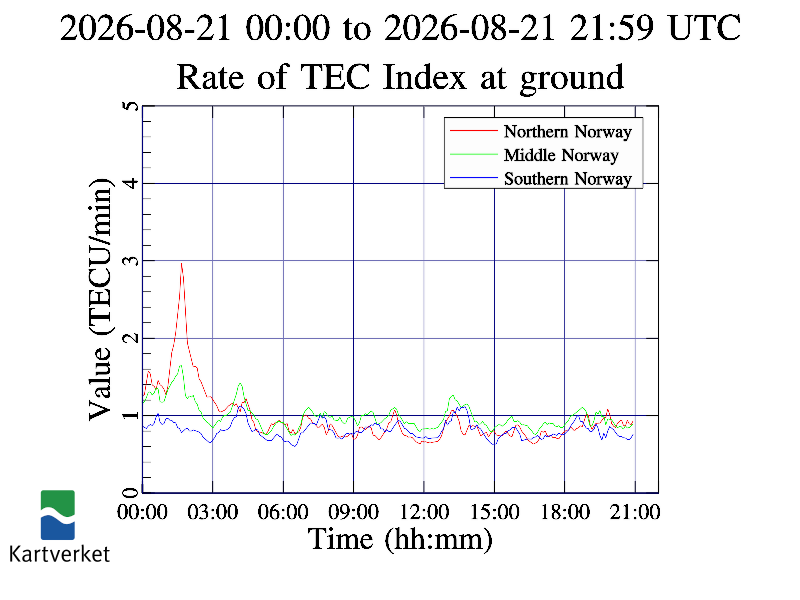

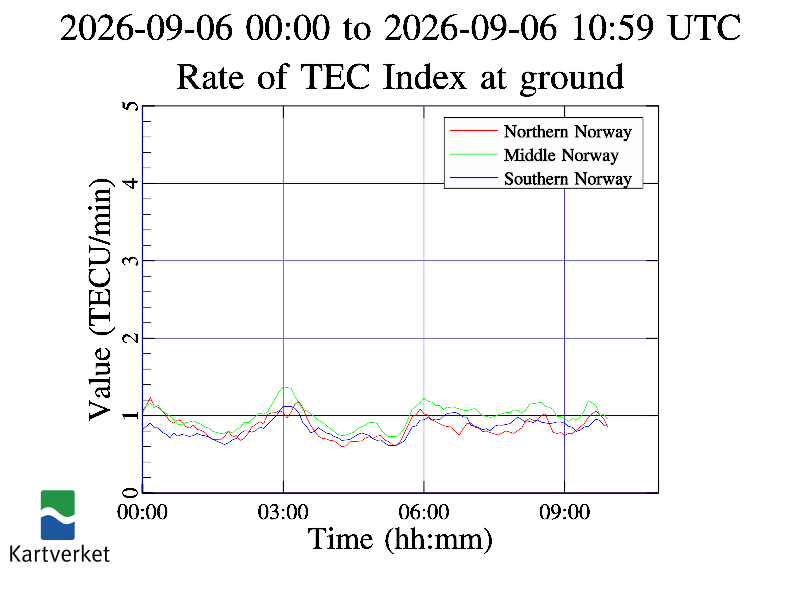

Figuren viser siste døgns ionosfæreaktivitet for tre regioner. Regionene er :

• Sør-Norge: 57-62 grader nord (blå linje)
• Midt-Norge: 62-67 grader nord (grønn linje)
• Nord-Norge: 67-72 grader nord (rød linje)

En ny figur produseres hver time. I figuren er det brukt UTC tid (UTC)

Skalaen er som følger:

• 0-1 TECU/min - lav aktivitet
• 1-3 TECU/min - moderat aktivitet
• 3-5 TECU/min - høy aktivitet
• 5+ TECU/min - meget høy aktivitet
